Блок живлення для світлодіодів своїми руками

Вітаю всіх любителів світлодіодів і читачів LE-Diod.ru! У цій статті розповімо про те, як своїми руками зробити блок живлення для світлодіодів.

За основу нашого приладу буде узятий старий блок живлення від мобільного телефону, який упевнений знайдеться практично в будь-якому будинку. Отже, завдання формулюється наступним чином: за допомогою пайки і підручних засобів удосконалити старе зарядний пристрій від мобільного телефону до блоку живлення світлодіода.

Що для цього знадобиться

  • Звичайно перше, що нам знадобиться це сам блок живлення (я використовував зарядку від Nokia);
  • паяльник і все, що потрібно для успішної роботи з ним (флюс, припой);
  • термоусадочна трубка;
  • кусачки або ножиці;
  • сірники або запальничка
  • резистор 100 Ом
  • ще нам знадобляться дроти від комп’ютера, якими до материнської плати підключаються кнопки живлення, ресета, індикатори і т. д.
  • d02e93795aed5ef61ec721cffc28c2f6 Блок живлення для світлодіодів своїми руками

    Інструкція як зробити блок живлення для світлодіодної стрічки:

  • Почнемо. В першу чергу необхідно розібратися з харчуванням. Телефонна зарядка видає 5 В, а нам потрібно тільки 3 з них. Так от, щоб обмежити 2 нам необхідно буде припаяти резистор. З допомогою невеликого обчислення визначимо який саме резистор нам допоможе, 2 / 0,02(А — ок споживаний світлодіодом) = 100. Виходить, що нам потрібен резистор 100 ом.
  • Відрізаємо штекер від телефонної зарядки за допомогою кусачков або звичайних ножиць.
    23c66f681a8cbb65b436480ba5191fbb Блок живлення для світлодіодів своїми руками
  • Далі до справи підключаємо паяльник. Включаємо його, розігріваємо. Залуживаем контакти проводів, що залишилися після обрізки штекера. Зверніть увагу, що один з них нам потрібен дещо коротший.
    a2780464cebcae185a0d2d54a5ca1d3e Блок живлення для світлодіодів своїми руками
  • На той провід, який коротше іншого припаюємо резистор.
    8dc96618b8a63ff99d1cd195a905b47c Блок живлення для світлодіодів своїми руками
  • Садимо резистор в термоусадочну трубку для ізоляції. Для цього будемо використовувати запальничку.
    f96ad6acdf09fddc7e115189714fb403 Блок живлення для світлодіодів своїми руками
  • Далі нам знадобляться три відрізка термоусадочної трубки з різним діаметром — один 7 мм два інших 2 мм.
    10a2fd98b8a81762d91a18d4977f0408 Блок живлення для світлодіодів своїми руками

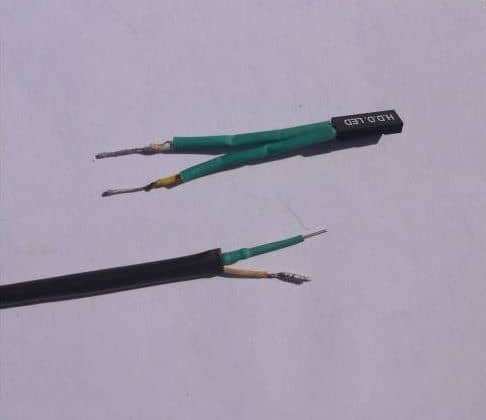

  • Кабель зарядного пристрою вставляємо в термоусадку 7 мм. Маленькі трубки ми підготували для дротів з роз’ємом — від комп’ютера, але перед тим як «одягати» проводи в трубки їх попередньо потрібно залудити. Увага! Не поспішайте садити термоусадочні трубки вогнем — це ми зробимо пізніше.
    19314534f7fb063c1624bdd98de56ffe Блок живлення для світлодіодів своїми руками
  • Споюємо проводки між собою і ізолюємо.
    26aed8c37af496771a7caef74c397edf Блок живлення для світлодіодів своїми руками
  • Садимо з допомогою запальнички вогню термоусадку 2 мм. Далі натягуємо до самого роз’єму 7 мм ізоляцію.
    930fb84855b38daca479c50ca940d886 Блок живлення для світлодіодів своїми руками
  • При бажанні можна взяти термоусадку трохи більшого діаметра і завести її трохи на роз’єм — для краси та надійності.
    e9f051195047507ced5c4c84cacfd090 Блок живлення для світлодіодів своїми руками
  • Ось так це все працює.
    17b204e9c023da3ab58bde4b9174f962 Блок живлення для світлодіодів своїми руками
  • Спасибі за увагу!

    Фото взяті з сайту http://delaysam.net/
