Облаштування свердловини на воду: процес встановлення своїми руками, фото і відеоінструкція

a0668b6257f6d237e67a0d0730761d87 Облаштування свердловини на воду: процес встановлення своїми руками, фото і відеоінструкціяСвердловина та колодязь вважаються одними з найбільш широко застосовуваних варіантів забезпечення заміського будинку водою для господарських і побутових цілей. Розібравшись в тому, яким чином облаштувати свердловину і при бажанні все зробити своїми руками, господар ділянки буде мати можливість використовувати чисту воду в будь-який сезон.

Вибір необхідного обладнання для спорудження свердловини

1ab4c0e57f798bf6731e5926ee2c39c6 Облаштування свердловини на воду: процес встановлення своїми руками, фото і відеоінструкціяПеред тим як облаштувати свердловину для води, потрібно використання деяких спеціальних пристосувань. В їх число неодмінно входять такі елементи системи:

  • насос;
  • кесон;
  • гідроакумулятор;
  • оголовок для свердловини.

Тому, перш ніж починати виконувати процес облаштування свердловини, необхідно вибрати відповідні елементи конструкції. Слідуйте нашим порадам і, якщо вже захочете заощадити, то не захоплюйтесь дуже сильно. Краще придбати надійне устаткування і позбавити себе від непотрібних турбот і в подальшому витрат на його ремонт.

Одним з основних елементів для пристрою водної свердловини є кесон. Він має вигляд водонепроникною ємності, яка нагадує бочку. Кесон необхідний для того, щоб вода в системі не промерзають і не забруднювалась. При бажанні, в дану герметичну ємність можна встановити різні додаткові елементи, а саме:

  • фільтри очищення;
  • системи автоматизації;
  • реле тиску;
  • манометри;
  • мембранний бак і так далі.

58293677c5757323a9dae0ebf942bdb2 Облаштування свердловини на воду: процес встановлення своїми руками, фото і відеоінструкціяЦе досить практичний і зручний варіант, який позбавить вас від необхідності установки цих агрегатів і приладів в будинку. Як правило, кесони обладнані горловиною з герметично прилягає кришкою. В більшості випадків використовуються кесони висотою в 250 см і діаметром один метр.

Щоб свердловина для води справно виконувала всі покладені на неї обов’язки протягом багатьох років, необхідно підібрати хороший насос. Для цього потрібно виконати невеликий розрахунок, після якого ви з’ясуєте оптимальні параметри виробу з урахуванням діаметра і глибини майбутньої свердловини на воду. Дуже важливо враховувати максимальне використання води з усім приєднаним точкам. Для того щоб система подачі води була на високому рівні, робочий тиск має бути в діапазоні 2-3,5 атм.

Невід’ємним атрибутом свердловини для води буде і гідроакумулятор. Його основним призначенням є плавне зміна і підтримка нормального тиску води в системі. Всі виробляються сьогодні пристрої мають однаковий набір характеристик і функцій, відрізняючись між собою тільки тим, яку кількість води вони зможуть в себе вмістити. Можна придбати гідроакумулятор об’ємом від 20 до 1500 літрів.

Оголовок захищає вашу свердловину від різного роду сміття і талих вод. Крім того, ця конструкція спрощує деякі операції, які пов’язані з експлуатацією технічного колодязя, тим більше у підвішування насоса.

Перед початком виконання робіт потрібно підготувати наступне:

  • штикову і совкову лопати;
  • повноцінну установку або бур;
  • кілька відер;
  • мотузку;
  • мотузкові сходи;
  • кирку;
  • бетонні кільця;
  • труби;
  • триногу;
  • схил;
  • всі вищеперелічені до цього елементи для спорудження свердловини.



Облаштування свердловини своїми руками

Земляні роботи

adf50c99c4326d67da39fde7f8a37a9c Облаштування свердловини на воду: процес встановлення своїми руками, фото і відеоінструкціяСвердловину для води можна обладнати майже в будь-якому місці вашої ділянки. Але бажано витратити трохи часу і вибрати найбільш відповідне місце. У цьому випадку саме підходяще є те, яке розташоване на найменшій відстані від житлового приміщення. Неодмінно потрібно враховувати той факт, що для облаштування кесона необхідно виділити від 4 м. кв. загальної площі.

Невелика відстань від дому дасть можливість значно зменшити обсяг земляних робіт і заощадити на витратних матеріалах. Крім того, в цьому випадку можна буде спорудити свердловину з використанням більш дешевої насоса. У випадку, коли буде виконана довга магістраль, то насоса потрібно не тільки забирати воду зі свердловини, але й транспортувати її далі по системі. Це вимагає встановлення більш потужної і, природно, дорогий моделі насоса.

Буріння можна робити різними способами. Деяким простіше робити це за допомогою ручного бура, деякі воліють використовувати ударний метод або електродвигун, встановлений на триногу.

Під час вибору типу інструменту потрібно врахувати особливості грунту. При великому бажанні за допомогою ручного бура буде можливо «подолати» до 20 м землі. Але це досить довга і трудомістка робота.

Прокладка трубопроводу

8aca230b6533ee0e1ce6b77772ec469f Облаштування свердловини на воду: процес встановлення своїми руками, фото і відеоінструкціяНа дно свердловини необхідно насипати дрібний гравій (щебінь) або великий пісок. Це захистить трубопровід від замулювання. Перед насипом дно свердловини в обов’язковому порядку чиститься желонкой. Необхідно заздалегідь приготувати першу трубу, щоб спустити її в колодязь відразу ж після закінчення буріння. Таким чином, ви не допустите осипання стін.

По периметру труби, на відстані приблизно 29 см від її низу, необхідно проробити отвори. За рахунок них труба буде «збирати» більший об’єм води.

На торці необхідно постановити фільтруючу сітку. Якщо є можливість, то придбайте антикорозійні труби.

З-за того, що для спорудження свердловини краще всього укладати труби завдовжки 220-260 см, то найчастіше одного коліна не вистачає. Труби більшої довжини не так зручні в обслуговуванні і укладанні. Один з одним труби кріпляться «свинчиванием» по різьбі. Першу трубу потрібно опустити так, щоб вона була уперта в дно шурфу. Після установки труб можна починати пристрій кесона і монтаж насоса.

Монтаж кесона

373bf00f353c1d6e0c0cf4164ff52966 Облаштування свердловини на воду: процес встановлення своїми руками, фото і відеоінструкціяПід час облаштування свердловини для води своїми руками вам буде необхідно крок за кроком зробити кілька етапів. Спочатку потрібно зробити яму для кесона близько свердловини глибиною приблизно два метри. Діаметр залежатиме від діаметра ємності. Як правило, ширина ями вибирається приблизно 180 див. У вас зобов’язаний вийти котлован з виступаючою обсадної трубою посередині. Якщо яма буде заповнюватися підземними водами, то вирийте додаткове поглиблення, за рахунок якого буде можлива їх своєчасна відкачування.

У днище кесона зробіть отвір за розміром обсадної труби. Опускайте кесон в яму, розташовуючи по центру стовбура зробленої свердловини.

Відріжте обсадну трубу і приварите до днища ємності з допомогою електричного зварювання. Приєднайте до отриманої конструкції трубу для виведення води і електропровід насоса. Засипте ємність землею таким чином, щоб над поверхнею землі перебувала лише кришка для входу.

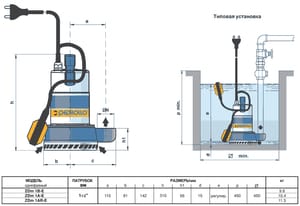

Встановлення заглибного насоса

Установка цього елемента не зажадає від вас якихось спеціальних навичок і не завдасть труднощів. Найголовніше, потрібно враховувати такі нюанси.

  • 7fe65a208fd4b05c06afd8b667005f18 Облаштування свердловини на воду: процес встановлення своїми руками, фото і відеоінструкціяПеред тим як приступати до монтажу насоса, добре почистіть свердловину. Воду необхідно прокачувати протягом такого часу, коли вона більше не буде давати в осад пісок і інші частинки.
  • Насос необхідно встановити так, щоб між ним і днищем колодязя перебувало відстань приблизно в один метр, при цьому паралельно повинен бути опущений у воду.
  • Разом з насосом встановлюється пластикова труба, по якій відбувається забір води вгору, і електропровід насоса.
  • Монтаж пускозащитного пристрою і зворотного клапана відбувається після закінчення установки насоса.
  • Коли система буде повністю встановлена, необхідно відрегулювати тиск в ємності. Потрібно зробити це так, щоб воно дорівнювало 80% від тиску при включенні.
  • Для кріплення насоса з кришкою оголовка можна взяти нержавіючий трос. Можна використовувати і троси з інших матеріалів, але вони неодмінно зобов’язані бути з водонепроникної опліткою.
  • Потім, коли насос буде поставлено, можна переходити до кріплення оголовка. За рахунок його, устя колодязя буде захищено від різних забруднень.

    Монтаж оголовка

    Оголовок зможе забезпечити:

    • захист від підземних вод і стороннього сміття;
    • захист колодязя від талих вод та паводків;
    • захист від промерзання взимку;
    • захист від крадіжки обладнання;
    • зробить занурення насоса найбільш зручним за рахунок лебідки;
    • сприятиме полегшенню експлуатації свердловини;
    • зробить кріплення троса більш надійним.

    Оголовок складається з декількох елементів, а саме:

    • гумового кільця;
    • фланця і карабіна;
    • захисної кришки;
    • спеціальних елементів кріплення.

    b88cea8f14df898fc8637067eb8d0261 Облаштування свердловини на воду: процес встановлення своїми руками, фото і відеоінструкціяСторона всередині кришки обладнана одним рим-болта, зовнішня – двома. Металевий виріб може витримувати масу до 0,5 тонни, а пластикове – не більше 250 кг.

    Під час монтажу оголовка буде необхідно відрізати обсадну трубу, почистити її і обробити протикорозійним розчином. Крізь кришку оголовка підведіть трубу для води і кабель насоса. Підключіть насос і трубу між собою. Вільний кінець троса закріпіть карабіна. Це необхідно зробити з допомогою рим-болта на звороті захисної кришки. Настроміть гумове кільце і фланець на обсадну трубу.

    Розмістіть насос у свердловині і поставте кришку оголовка. Виконати це можна досить просто: потрібно лише підняти гумове кільце для кришки і фланець і стиснути всі ці елементи за допомогою болтів. На цьому монтаж оголовка є повністю закінчений.

    Монтаж гідроакумулятора

    Щоб вода без перебоїв подавалася, необхідно неодмінно встановити гідроакумулятор. Його монтаж може бути зроблений у підвалі будинку або ж безпосередньо в кесоні. Працює система досить просто:

    • 3b43ead794c9b8dc9604ea47506b835f Облаштування свердловини на воду: процес встановлення своїми руками, фото і відеоінструкціянасос включається, вода заходить в порожню ємність і заповнює її;
    • хто-то в приміщенні включає кран і вода проходить в нього з гідроакумулятора, а не безпосередньо з свердловини, колодязя;
    • якщо необхідно, то насос буде самостійно включатися і заповнювати водою гідроакумулятор.

    Ємність повинна бути вбудована в систему так, щоб в подальшому ніщо не заважало її заміни або ремонту. Система передбачає обов’язкову установку зворотного клапана. Він монтується в місці встановлення ємності, по ходу руху води. Після і перед ємністю ставиться дренажний кран. Гідроакумулятор бажано кріпити з гумовим ущільнювачем. За рахунок цього вібрація буде не настільки вираженою.

    Таким чином, ви маєте уявлення про те, як зробити свердловину для води на вашій ділянці. Можна зробити облаштування свердловини своїми руками, але навіть, коли ви вирішите скористатися послугами фахівців, за рахунок цієї інформації, ви зможете їх грамотно контролювати.
