Водостік – комплексна система, призначена для збору і відводу дощових, талих вод з даху. Зібрана волога відводиться по трубах у водовідвідні наземні або підземні канали.

689fb0e6d022bd78b5bbacf60a35aaf7 Водостік з даху своїми руками   як закріпити конструкцію? Монтаж і пристрій

Конструктивно система водозбору складається з декількох основних груп:

  • Жолоб — являє собою елементи вигнутих всередину форм, розташованих по периметру покрівлі. Основне завдання – збір стікає з даху вологи, відведення її до зливних колекторів.
  • Зливні труби використовуються для виведення зібраної в жолоб води в наземні комунікації.
  • Фітинги — призначені для з’єднання елементів водозбірної системи в одне ціле.
  • Додаткові елементи – зливоприймачі, направляють всю зібрану вологу у зливову каналізацію.
  • Основне завдання водостоку – оберегти від впливу стікає з даху води на фундамент і цокольну приземную частина стіни. Це робиться для того, щоб не викликати руйнування опорної частини будівлі — як мовиться в приказці: «вода камінь точить».

    Талі або дощові води, проникаючи вздовж і під фундамент, виробляють його підмивання, викликають розм’якшення землі. Це, в свою чергу, викликає часткове просідання ґрунту, силова зв’язок порушується, опорна частина будівлі під впливом вагових навантажень починає руйнуватися.

    При недостатній або неправильно виконаної гідроізоляції підвальній частині будинку і самого фундаменту, з-за впливу проникаючих уздовж стін стоків із даху, на нижніх приміщеннях може з’явитися вогкість, почне рости цвіль, грибок.

    Принцип роботи та види водовідвідних систем

    Волога, що утворюється від танення снігу або дощових опадів, стікаючи по покрівлі, спочатку потрапляє в жолоби — водозбірник.

    Далі, рухаючись за накопичувальною системою, потрапить через сполучні фітинги у водостічні труби. Звідти вода надходить у наземну або підземну частину сбросовой (дощової) каналізації. Зазвичай – це канали в невеликих бетонних плитах зовнішнього виконання.

    Системи відведення води стали з’являтися з виникненням перших будинків. З часом вони удосконалювалися, поліпшувалися, з’являлися нові конструкції.

    Умовно їх можна об’єднати в дві основні групи:

  • Внутрішній водостік.
  • Зовнішня система відводу води.
  • Внутрішній

    c4eac2e4ebb687b4af0b0c1a1fc07776 Водостік з даху своїми руками   як закріпити конструкцію? Монтаж і пристрій

    З назви видно, що скидання здійснюється по трубах, розташованих усередині будівлі. Основний конструктивний елемент, що виробляє збір води — це воронка. Вона виконана так, щоб забезпечити максимально швидкий відвід стікає з даху вологи.

    Для захисту від потрапляння всередину зливний конструкція сміття, який може ускладнити її функціонування, на горловину воронки монтуються сітки з дрібним осередком.

    Така конструкція застосовується на дахах:

    • з великою площею;
    • має складну геометричну форму;
    • плоскі дахи — яскравий зразок, це дахи багатоповерхових панельних будинків;

    Пристрій водостоку здійснюється на стадії зведення будівлі — в готовому спорудженні встановити трубу буде досить затратно.

    Плюс від такого розташування – це зовнішній вигляд багатоповерхового будинку, який не спотворюють розташовані поверх фасаду зливні труби.

    Зовнішній водостік

    e1f91a707c0b80189f4713eb1fe8fb37 Водостік з даху своїми руками   як закріпити конструкцію? Монтаж і пристрій

    Є найбільш поширеною системою, що застосовується для малоповерхового будівництва. Вся конструкція монтується поверх будинку — звідси походить назва «зовнішній, зовнішній» водостік.

    Основні переваги:

  • Зручність установки.
  • Мала вага окремих елементів конструкції — сучасні технології дозволяють застосовувати полімерні матеріали.
  • Конструктивно вся водоотводящая система розбивається на складові елементи:

    • жолоби;
    • водозбірні вирви;
    • водостічні труби;
    • коліна;
    • сполучні фітинги;
    • силові кронштейни;
    • хомути;
    • ущільнювачі;
    • кріпильні елементи;

    Проектування

    86b487a72cf50be8549bae98f2338fe8 Водостік з даху своїми руками   як закріпити конструкцію? Монтаж і пристрійРоботи по проектуванню зливний конструкції:

  • Дах:
    • площа покрівлі, кількість і нахил скатів;
    • матеріал покрівлі;
    • периметр;
  • Вибір виду водостоку.
  • Матеріал водостічної системи:
    • оцинкована сталь — найдешевший варіант, але з плином часу, можливе ураження корозією, «гучний» матеріал — від крапель дощу сталь стає «брязкальцем»;
    • металопластик — метал з полімерним покриттям, одне з дорогих виробів, має гарну морозостійкість, з часом вимагає обробки антикорозійними складами;
    • вироби з ПВХ (полівінілхлорид) — недорогі, не схильні до корозії, але в морозний час стають крихкими;
  • Розрахунково-конструкторський етап проектування.
  • Розрахунок матеріалів

    Сучасні системи водостоків являють собою набір готових елементів — конструктор, який необхідно просто зібрати своїми руками.

    Але перш ніж виконати монтажні роботи необхідно визначити чого і скільки знадобиться:

  • Довжина жолобів визначається периметром покрівлі, де потрібно встановити водозбірну конструкцію. Водоприймачів доцільно брати з невеликим запасом, + 3…5%.
  • Кількість зливів (воронок) — з’єднувачі з водостічної трубою рівні кількості сполук «жолоб – водостічна труба». Труби в більшості випадків встановлюються на кутах будинків, але при великих лінійних розмірах необхідно передбачити проміжні водостоки — відстань між сусідніми лійками не повинна перевищувати 10 метрів.
  • Визначення необхідної кількості з’єднувачів, кутових переходів, заглушок, колін обчислюється візуально, при обході будинку.
  • Точки кріплення жолобів розраховуються виходячи з правила: одна точка опори на один метр при металевому виробі, при ПВХ – на 1…2 метри. Також визначається кількість хомутів для вертикальної відвідної труби.

    Як зробити своїми руками?

    e8f37993383a9ab0e5b23cd125e5feac Водостік з даху своїми руками   як закріпити конструкцію? Монтаж і пристрій

    Необхідні інструменти

    Після проведення проектно-розрахункових робіт, закупа необхідного матеріалу для монтажу водостічної конструкції необхідно провести ряд підготовчих операцій.

    Інструкція:

  • Облаштувати приймальний пристрій для води:
    • у садово-дачних ділянках цьому служать різні ємності, наприклад 200-х літрові бочки;
    • можна виконати зливну яму, в яку буде збиратися і фільтруватися в грунт вода;
    • підготувати місце під водоотводящий жолоб або трубу до зливової каналізації;
  • Приготувати необхідні матеріали:
    • водостійкий герметик зовнішнього застосування;
    • монтажну піну;
    • клей з серії «рідкі цвяхи» для зовнішніх робіт;
    • кріпильні метизи-саморізи по металу, дюбель-цвяхи, розмір підбирається в асортименті;
  • Необхідний слюсарний інструмент:
    • рулетка, лінійка, столярний рівень довжиною 80…1500 см;
    • маркер, олівець;
    • схил;
    • молоток, викрутка, пасатижі (плоскогубці);
    • перфоратор або дриль;
    • шуруповерт, — якщо таких функцій немає у дрилі;
    • ножівка по металу;
    • «болгарка»;
    • драбина;
  • При наявності всіх необхідних матеріалів, інструментів, повному проведенні проектних робіт настає етап монтажу водозливної конструкції.
    497b3b1a9d66768b85d791e40b189bbb Водостік з даху своїми руками   як закріпити конструкцію? Монтаж і пристрій

    Схема складання

    Існує ряд правил, яких бажано дотримуватися:

  • Роботи починаються зверху і йдуть вниз.
  • Жолоб встановлювати з нахилом 2…4 см на кожний погонний метр.
  • Перед початком безпосередньо монтажу потрібно обов’язково вивчити супровідні документи до водостоку.
  • Покрокове керівництво по проведенню робіт:

  • Проводиться розмітка — зазначаються місця розташування точок кріплення кронштейнів, хомутів, розташування ринв, водостоків, труб. Ці операції виконуються, беручи до уваги, напрямок і нахил стоку.
  • Монтуються кронштейни під ринву.
  • Збирається горизонтальна частина з жолобів. При довгій конструкції робляться кілька збірних елементів.
  • Здійснюється монтаж зібраних частин. При цьому застосовуються сполучні пристосування, що використовується герметик.
  • У місцях стиків «жолоб-труба» здійснюється прорізання отворів під воронки.
  • Монтуються хомути під вертикальну конструкцію.
  • Проводиться збірка водостічних труб з подальшою установкою і фіксацією в хомутах.
  • Поради

    1fe7d540ecb75752d00cd65f7fe768b8 Водостік з даху своїми руками   як закріпити конструкцію? Монтаж і пристрій

  • Довжину штирів під установку вертикальної труби доцільно вибирати так, щоб був відступ від стіни не менше ніж на 3 див. В іншому випадку є ризик отсыревания стін, поява цвілі.
  • У місцях з ускладненим доступом, для монтажу кронштейнів або хомутів можна застосувати монтажну піну, поверхня якої потрібно обробити герметиком для захисту від вологи і сонячного випромінювання.
  • Зібраний водостік необхідно періодично обстежувати на предмет попадання сміття, цілісності конструкції — не стекшая вода, з
    При наявності всіх необхідних матеріалів, інструментів, повному проведенні проектних робіт настає етап монтажу водозливної конструкції.
    4dcf8689bfda6278b1dbbaabd65884ca Водостік з даху своїми руками   як закріпити конструкцію? Монтаж і пристрій

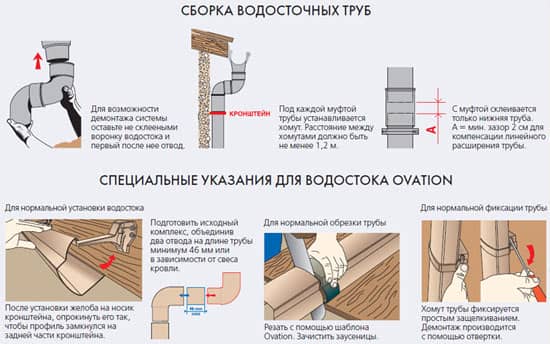

    Схема складання

    Існує ряд правил, яких бажано дотримуватися:

  • Роботи починаються зверху і йдуть вниз.
  • Жолоб встановлювати з нахилом 2…4 см на кожний погонний метр.
  • Перед початком безпосередньо монтажу потрібно обов’язково вивчити супровідні документи до водостоку.
  • Покрокове керівництво по проведенню робіт:

  • Проводиться розмітка — зазначаються місця розташування точок кріплення кронштейнів, хомутів, розташування ринв, водостоків, труб. Ці операції виконуються, беручи до уваги, напрямок і нахил стоку.
  • Монтуються кронштейни під ринву.
  • Збирається горизонтальна частина з жолобів. При довгій конструкції робляться кілька збірних елементів.
  • Здійснюється монтаж зібраних частин. При цьому застосовуються сполучні пристосування, що використовується герметик.
  • У місцях стиків «жолоб-труба» здійснюється прорізання отворів під воронки.
  • Монтуються хомути під вертикальну конструкцію.
  • Проводиться збірка водостічних труб з подальшою установкою і фіксацією в хомутах.
  • Поради

    9a129cade127d292a214b1d0a8df998c Водостік з даху своїми руками   як закріпити конструкцію? Монтаж і пристрій

  • Довжину штирів під установку вертикальної труби доцільно вибирати так, щоб був відступ від стіни не менше ніж на 3 див. В іншому випадку є ризик отсыревания стін, поява цвілі.
  • У місцях з ускладненим доступом, для монтажу кронштейнів або хомутів можна застосувати монтажну піну, поверхня якої потрібно обробити герметиком для захисту від вологи і сонячного випромінювання.
  • Зібраний водостік необхідно періодично обстежувати на предмет попадання сміття, цілісності конструкції — не стекшая вода, в зимовий час, застигаючи і розширюючись, може порушити герметичність. Особливо це важливо для зливної конструкції, виконаної з ПВХ.
  • Найпоширеніша помилка — неправильно вибраний рівень нахилу. Визначається досвідченим шляхом. Для цього в самій верхній точці в жолоб наливається вода і візуально спостерігається за процесом стоку. Паралельно перевіряється герметичність системи. При дуже повільному, «млявому» потоці проводиться коригування рівня нахилу жолобів.
