d5cc7a64dfb778315790cf74c702c9e9 Як зробити розсувні ворота на роликах без автоматики своїми руками: фото, креслення і відеоРозсувні ворота – це ідеальний варіант для заміського будинку або дачі. Вони зручні, довговічні й надійні в експлуатації. Зараз на ринку будматеріалів є дуже великий асортимент, який вимагається для комплектуючих для воріт, тому зробити розсувні ворота можна запросто своїми руками. Для цього потрібен лише креслення, а щоб повністю зрозуміти принцип роботи і враховувати всі особливості розсувних воріт, можна подивитися відео ролик або фото, де докладно показано, як зробити розсувні ворота.

Опис і принцип роботи

8f45c6d719fd7f017bbc1b657ab985af Як зробити розсувні ворота на роликах без автоматики своїми руками: фото, креслення і відеоЩе відносно не так давно розсувні ворота дуже рідко ставилися і найпоширенішим огорожею були прості розстібні. Це пояснювалося дорогою вартістю комплектуючих для розсувних воріт. На сьогоднішній день комплект фурнітури для автоматичних воріт став набагато доступнішим, і все більше власників будинків цікавляться, як своїми руками встановити цю конструкцію.

Розсувні ворота для приватного будинку можуть бути двох видів:

  • Консольні;
  • Рейкові.

Останній варіант – це застаріла різновид, такі ворота часто можна побачити на заводах. Найбільш популярний перший варіант, який сьогодні поширений повсюдно. Ці ворота обладнані додатковою консоллю, яка є продовженням полотна. Консоль знаходиться за парканом, прилеглим до воріт, і захована за ним.

Принцип роботи розсувних воріт консольного виду наступний. До каркасу воріт жорстко приварена напрямна (вона ж консоль), за рахунок якої переміщується полотно. Напрямна пересувається по відкотних візкам, прикріпленим на фундаменті.

Кожна візок обладнана 8-ма підшипниками з запресованими металевими або полімерними роликами. Відкатні візки знаходяться всередині направляючих, що захищає їх додатково від атмосферних впливів і продовжує час експлуатації.

При нормальних умовах робота система розсувних воріт зобов’язана витримувати не менше 60 тис. циклів – це приблизно 20 років середньої активності користування.

До основних достоїнств розсувних воріт відкатного типу відносяться:

  • можна керувати механічним способом або за допомогою автоматики;
  • можливість проходу машин будь-якої висоти (немає напрямних знизу і зверху отвору);
  • простота установки (монтувати відкатні ворота можна своїми руками);
  • не потребують додаткового обслуговування.

Основний недолік монтажу розсувних воріт – використання досить великої площі для їх відкривання. Часто через брак місця люди відмовляються від розсувних на користь орних конструкцій.

Комплектуючі

Для установки розсувних воріт своїми руками потрібно придбати спеціальні комплектуючі для монтажу розсувної системи.

Комплектуючі для консольних воріт зобов’язані включати в себе такі елементи:

  • b65af643921adce321cd628a716f65e2 Як зробити розсувні ворота на роликах без автоматики своїми руками: фото, креслення і відеоНесучі візки або роликові каретки.
  • Верхній і нижній обмежувач зменшує хитання полотна при сильному вітрі.
  • Несуча балка. Її товщина буде залежати від тяжкості полотна.
  • Кінцевий ролик створює безшумність роботи і знижує тяжкість полотна у відкритому положенні.
  • Плата, яка утримує полотно від бічного розгойдування при пересуванні.

Якщо планується автоматика, то потрібно додатково придбати цей комплект, він складається з таких елементів:

  • Зубчаста рейка (бажано вибрати оцинковану рейку). Для великих (понад 5 м.) та важких воріт потрібна зубчаста рейка товщиною не менше 9 мм.
  • Редуктор.
  • Пульт ДУ.
  • Фото датчики або світлові елементи – вони синхронізують надходження ІФ-промені між приймачем і передавачем, перешкоджають закривання, коли в отворі розташований якийсь предмет.
  • Підстава для монтажу.
  • Сигнальна лампа.

Автоматика, встановлена з комплектуючих італійських і німецьких виробників, є найбільш надійною і підходить для експлуатації в різних кліматичних регіонах.

При монтажі воріт своїми руками, треба передбачити можливість відкривання в разі виходу з ладу автоматики.

Виготовлення розсувних воріт

Розглянемо більш детальніше, як встановити консольні розсувні ворота з обшивкою з профлиста.

Матеріали і інструменти

З інструментів необхідні:

  • a94650e22837db873a23df449483e42e Як зробити розсувні ворота на роликах без автоматики своїми руками: фото, креслення і відеоелектроди діаметром 2,5-3,5 мм;
  • зварювальне обладнання (звичайна або інверторне), розрахована на напругу більше 1000 Вт;
  • диски для обробки і різання металу;
  • болгарка або відрізна машина;
  • бетономішалка;
  • повітряний компресор для фарбування (якщо немає, то використовують простий валик або пензель);
  • молоток;
  • рівень;
  • лопата;
  • рулетка;
  • шуруповерт.

Найбільш дорогі інструменти (болгарка, зварювальний агрегат) необов’язково купувати, їх можна взяти в оренду – це буде економічно вигідніше.

Для спорудження відкатних воріт необхідно підготувати такі матеріали:

  • профільні листи для облицювання;
  • профільна труба для складання каркаса (65х44х2-3) і перемичок (45х25Х1-2);
  • герметик;
  • грунтовка і фарба;
  • консольне обладнання;
  • швелер 15-25 мм;
  • арматура діаметром 12-16 мм;
  • дроти під автоматику (розмір кабелю – відстань від фундаменту до електричного щитка);
  • кріплення облицювання (закріпки і саморізи).

Початок роботи: підготовка місця і розробка креслення

e95ed0aaeb8254c49fbeec8d88989952 Як зробити розсувні ворота на роликах без автоматики своїми руками: фото, креслення і відеоОдин з найважливіших етапів установки розсувних воріт своїми руками – це складання креслення з описом всіх розмірів (довжина, ширина, висота, місце для відкоту і просвіти). Від розмірів конструкції і матеріалу рами буде залежати маса воріт і подальший вибір консольного набору.

Ширина прорізу повинна бути достатньою для нормального заїзду автотранспорту. Крім цього, необхідно враховувати і ширину вулиці – у вузьких провулках краще спорудити широкі ворота для нормального проїзду автомобіля.

Щоб визначити, чи зручний отвір, можна вставити в землю кілька кілочок по ширині воріт і спробувати в’їхати в двір на автомобілі.

Розмір отвору визначає і місце, яке потрібно для відкату полотна. Як правило, висота воріт враховується на 10 см менше безпосередньо паркану.

Після створення креслення можна починати підготовку місця для монтажу розсувних воріт. Отвір необхідно вирівняти і почистити від бруду і сміття.

Окремо необхідно підготувати місце для різання, зварювання і фарбування полотна і металевих труб. Для цієї роботи можна зібрати і поставити кілька «козликів».

Закладка фундаменту і спорудження опорних стовпів

Встановлення розсувних воріт необхідно починати з монтажу опорних стовпів. В якості цього матеріалу можна вибрати: бетонний або цегляний стовп, сталеву трубу, дубовий брус, швелер. Встановлювати опорний стовп необхідно на глибину не менше метра.

Етапи монтажу стовпа:

  • Зробити яму глибиною більше метра.
  • Виставити його за рівнем.
  • Залити яму бетоном.
  • Для того щоб бетон повністю застиг, потрібно приблизно тиждень. Тому, щоб не втрачати даремно час, необхідно заздалегідь подбати про спорудження опорних стовпів.

    Закладка фундаменту робиться таким чином:

  • de4efe20aa7c6f233bccaa02b2691d77 Як зробити розсувні ворота на роликах без автоматики своїми руками: фото, креслення і відеоРобимо П-подібну траншею (глибина в районі встановлення колон – приблизно 1800 мм, в перемичці – 600 мм).
  • Дно засипаємо шаром піску (приблизно 15 см) і трамбуем.
  • Арматуру порізати шматками по одному метру і до полиць швелера приварюємо.
  • Укладаємо швелер з арматурою в траншею «лапками» вниз і рівняємо його за рівнем.
  • Заливаємо цементом цей каркас.
  • Верх швелера зобов’язаний бути розташований в одному рівні із землею, утворюючи рівну площадку для проїзду машини. Фундамент залишаємо засихати ще на один тиждень, а за цей час поки робимо каркас воріт і облицьовуєм його профільними листами.

    Спорудження каркаса

    Згідно з розробленим кресленням ріжемо труби для перемичок і для основної конструкції. Різати і виміряти метал необхідно дуже уважно, контролюючи точність кутів нахилу перемичок.

    Перед зварюванням всі частини каркаса необхідно почистити металевою щіткою (зняти з них окалину), обробити антикорозійним речовиною для металу і знежирити розчинником.

    Етапи зварювання обрешітки і рами:

  • Для спрощення роботи можна спорудити стенд для зварювання: забити в грунт палі і викласти перемички.
  • На стенд укладаються труби (поперечні та поздовжні рами воріт), прихватываются точками, перевіряється діагональ рами, і проварюються з’єднання.
  • Укладаємо решетування воріт, прихоплює і визначаємо її рівність. Обрешітку приварюють невеликими швами (один сантиметр через кожні 0,5 см).
  • З’єднання зварювання зачищаємо, знежирюємо і фарбуємо повністю каркас.
  • Установка рами і облицювання

    Монтаж розсувних воріт робиться в наступній послідовності:

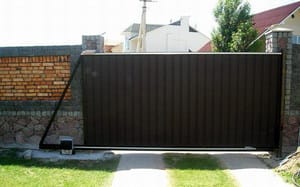

  • 9fe771332851ead1018df91346d6b287 Як зробити розсувні ворота на роликах без автоматики своїми руками: фото, креслення і відеоВ несучу балку встановлюємо візок з роликами. Дану конструкцію ставимо на фундамент.
  • Встановлюємо у проріз балку. Причому потрібно регулювати просвіт між кінцем балки і стовпом (оптимальним є 5-6 см).
  • Під консоль необхідно підкласти дошки, щоб та не завалювалася.
  • Приварюємо задню візок.
  • Несуча передня візок під час повного відкриття полотна буде впиратися в кінцевий ролик, тому її необхідно поставити на відстані приблизно 20 см від краю отвору.
  • Майданчики візків необхідно ошпарити.
  • На несучу балку ставимо каркас панелі, дотримуючись контроль збіг їх осей.
  • Приварюємо до балки каркас з двох сторін. У місці знаходження роликів не потрібно робити – їх можна пошкодити зварюванням.
  • Ставимо верхній кронштейн. Його ролики при зварюванні краще всього зняти, для того щоб вони не розплавилися. Панель воріт зобов’язана перебувати чітко вертикально.
  • Щілина між несучою балкою і панеллю необхідно обробити спочатку антикорозійним складом, а після – герметиком. Деформовані місця при монтажі потрібно пофарбувати.
  • Облицювати каркас воріт профлистом. Кріпильні частини зобов’язані перебувати рівномірно. Після кріплення всіх листів можна виконати середню лінію кріплення за попередньо зробленими оцінками.
  • Установка нижньої пастки. Для монтажу нижній пастки необхідно додатково встановити опорну трубу. Цей приймальний стовп фіксується до стовпа огорожі зварюванням із застосуванням анкерів. Нижня пастка фіксується так, щоб ворота накочувалися на неї роликом в кінці.
  • Монтаж автоматики

    Після установки можна починати монтаж автоматики. Спочатку необхідно ознайомитися з інструкцією до електричного приводу, подивитися відео і фото монтажу, оскільки різні автоматичні системи мають певні відмінності і нюанси установки. Але є правила, які стосуються без винятку усіх моделей:

    • cd2c8f93f4543f555dee1f26f4a3e955 Як зробити розсувні ворота на роликах без автоматики своїми руками: фото, креслення і відеоМіж роликовими каретками на швелер кріпиться монтажне основу.
    • На нього закріплюється електропривод.
    • Зубчаста рейка зобов’язана розташовуватися не на спрямовуючий рейці, а на каркасній трубі. Причому рейка зобов’язана знаходитися по центру шестерні електричного приводу.
    • Рейка фіксується по всій довжині воріт.
    • Кріпимо на рейку вимикачі, під’єднуємо привід.
    • З боку вулиці за допомогою саморізів встановлюють сигнальну лампу.
    • Під’єднання і підведення електрики до плати керування приводу зобов’язана відбуватися за схемою, яка вказана в інструкції.

    Розсувні ворота своїми руками обійдуться набагато дешевше, ніж їх замовити в спеціалізованій компанії. Але все-таки для їх установки доведеться придбати комплектуючі та автоматичну систему. Крім цього, необхідно бути готовим, що установка відкатних воріт своїми руками – процес досить трудомісткий, який вимагає точного розрахунку, деяких навичок і знань в будівництві.
